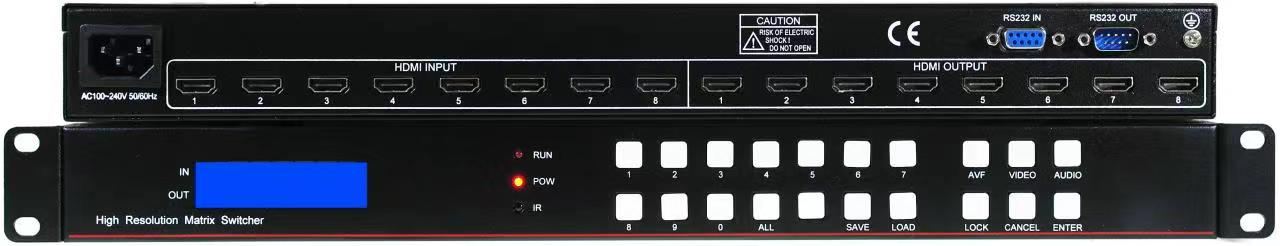

HDMI矩阵切换器

·     HDMI矩阵专门采用高性能数字处理芯片，传输距离可达30米HDMI矩阵采用高性能数字处理芯片， 传输速度高达10.2 Gbps，向下兼容 480p，720p，1080i，1080p，等分辨率；HDCP 1.4；支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；支持多通道同时切换；支持多级级联，全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用；切换灵活：手动、遥控、电脑软件、网络、等多种控制方式，本产品广泛用于军队、电信、电力、石油、科研等高要求应用领域。

产品特性：

u 支持 1080P/60Hz，HDCP1.4标准

u 前面板LCD状态显示，可显示设备各通道的切换状态

u 断电现场切换记忆保护功能；特有ESD静电保护功能

u 设备自带EDID拷贝功能（目前支持HDMI、DVI），

u 支持无信号时状态监控、故障判断，

u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）

u 快速响应切换时间，安装简单，即插即用

u 支持多通道同时切换，地址设置等功能

u 支持支持高清电视（HDTV）信号

u 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）

u 安装简单，即插即用

技术参数：

u 带宽：10.2Gbps（满载）

u 分辨率：1920*1200/60Hz；1080P；3D&720P等

u 协议：支持HDMI1.4HDCP1.4标准；向下兼容HDMI1.3bDVI1.0等

u 最大传输延时：5nS(±1nS)

u 切换速度：150ns(最长时间)

u 信号类型：HDMI1.3规范中的HDMI-A全数字T.M.D.S.信号

u 传输距离：1920*1080P输入20米，输出20米

u EDID管理：支持拷贝输入端口EDID透传

u 输出阻抗：差分100Ω

u 输出摆幅：800mVp-p

u 连接器：Type-A型HDMI锁扣母头

u 串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通

u 串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控

u 功耗：20～150W（视具体型号确定功耗）

u 温度：0℃～45℃

u 电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）

u 控制方式：面板、遥控、RS232

u 1U机箱尺寸：432×245×44mm(长×宽×高)
